電路艙與PU槽的屏蔽

這次要進手術室的是Herbert的Fender Roscoe Beck，他覺得訊號雜音不小，想試試屏蔽，看能不能改善，另外也想試試強強電路。

忘了拍手術前，借用一下網路照片(琴身顏色不同)。




拆開護板，Roscoe Beck是Passive琴，但有多種音色選擇，所以線路有一點小複雜。




兩個小開關負責PU的串-並-單，先拍照存證，方便以後Undo時參考。




全脫了... .....全拆了才對。




Bridge PU槽中央鎖了地線，從漆面剝落處可以看出原本就有屏蔽，不過，好像也只有那一小塊長方型。




Neck PU槽前端也鎖了一根地線，或許隱藏在表漆的下面也有屏蔽；電路艙底部簽名是小六老師的手筆，跟它說
聲再見了，待會就全蓋住了。




十分鐘後，完成兩個PU槽屏蔽。




電路艙屏蔽前，先用小學生描圖的技巧，在紙上描出輪廓，銅箔依此形狀剪裁(稍微多出一點作包角)，底部才會
比較平整。(其實PU槽也是，只不過忘了先拍照)




含描圖、拍照、抽菸、上網閒聊...，十五分鐘貼好電路艙。(PU槽銅箔看起來好像變色，那是拍照反光的關係，
實際上仍是金黃色。)




接下來還要在邊牆與底部銅箔之間，稍微焊一點焊錫，補強導電，這部份很簡單，所以沒拍照。

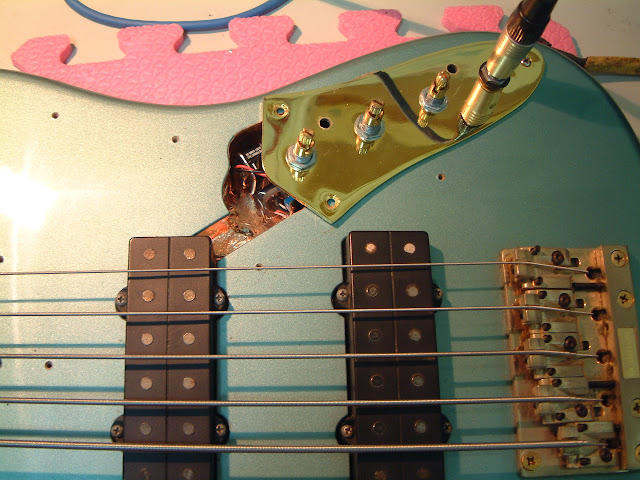

下一步，安裝的電路，是之前那套沒有鐵板的強強，另外找了一個鐵板給它。

因為原本那套強強，可變電阻是另外拉線的，使得電路艙有點擁擠，原本的三顆小開關很難安排位置，而且鐵板
上面開的孔太小(不是我開的)，索性就把小開關拆了，維持Active、Bright-on的設定即可。

兩顆PU的小開關也無法裝，Herbert選擇都用串聯的方式。

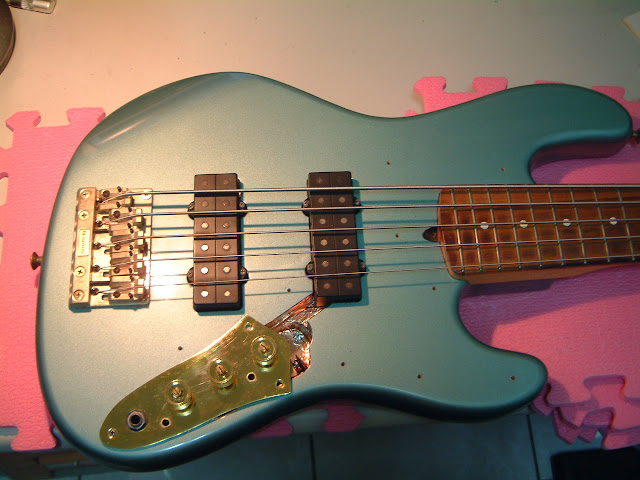

完工圖就是這樣，鐵板前端露出電路艙很醜，還需要另外做個護板來掩蓋。

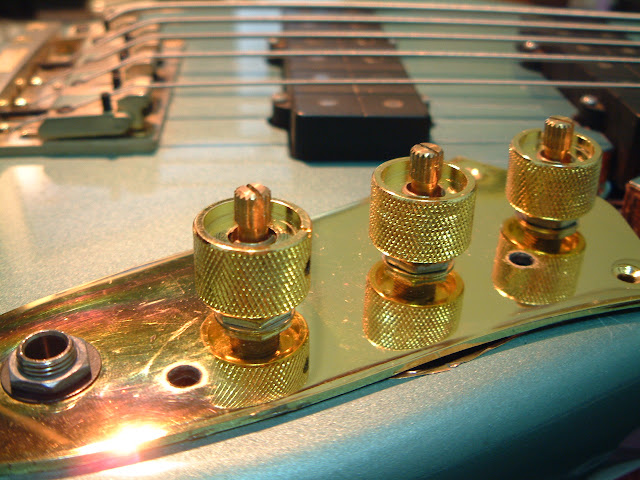

手上沒有合適的雙層開關，裝了下層的，勉強頂著先，請Herbert自行購買，這個Y拍賣場賣一組180元，可以試試。

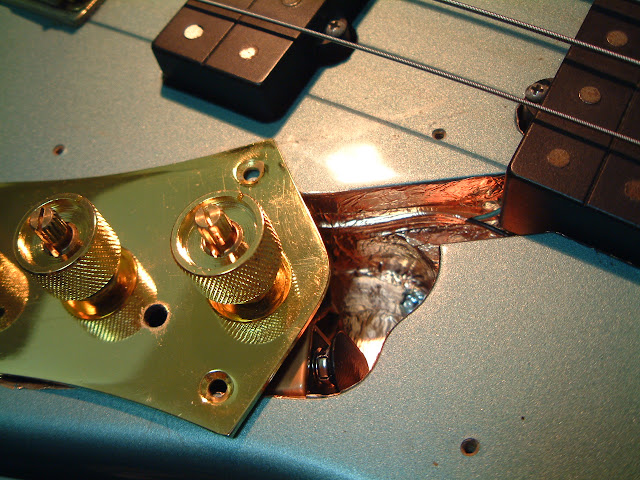

因為電路艙形狀比Fender Jazz寬一些，鐵板前面兩顆螺絲只能鎖一顆，而且須另外開孔，等Herbert另外做好
護板之後，再決定如何鎖。




後記：

屏蔽完成後，試了PU直接發聲，除非開很大聲，沒有明顯的雜音，安裝強強後，Power增加許多，若將EQ的高
音增加，會有一些Hizz，讓Herbert先試試吧，若有需要，可以將Bright off掉(線路改一下，很簡單)就能改善。

水 老師 什麼時候幫我Ｆ也手術一下 我也要貼屏蔽

感謝老師 入手10年後, 終於有新tone跟安靜的電路了, 超級感動的。
雙層開關就跟你說的網路賣家買囉。
護版比較傷腦筋...

師兄 我看護板 你就自行研發製作一個好了
畢竟強強電路裝上去後
原場護板也不合了

UJE 寫到:

師兄 我看護板 你就自行研發製作一個好了
畢竟強強電路裝上去後
原場護板也不合了

那我考慮跟宏宇訂製純銀的護版好了

老師是建議到買學生用的塑膠墊板裁切啦...

跟宏宇訂做，那就沒問題了，記得厚度最好與那片鐵板相近，還可以雕上自己名字。

UJE 寫到:

水 老師 什麼時候幫我Ｆ也手術一下 我也要貼屏蔽

如果沒有要順便換電路的話，
單純作 shielding 其實還蠻簡單的。

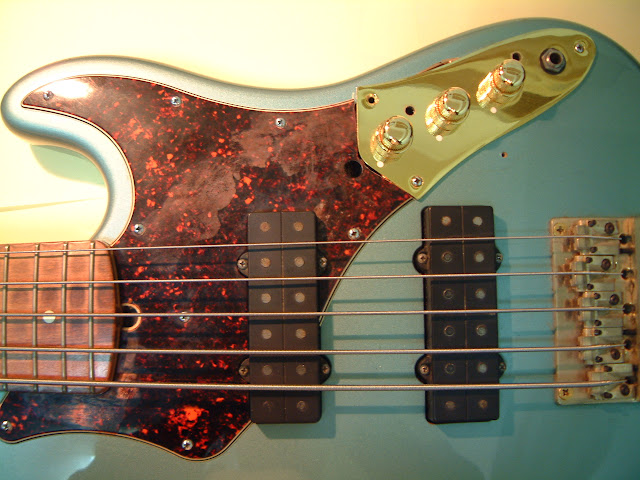

後來，Herbert壯士斷脕地，直接將原本護板裁掉一角。

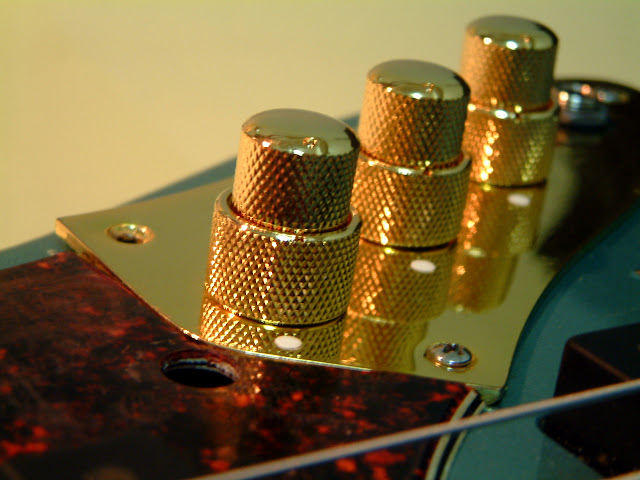

同時，雙層旋鈕也買好了，我把三顆可變電組下面加了螺絲墊片，使得旋鈕可以更貼近護板，而不會像先前那樣
太突出，整體外觀更有質感。





OK，case closed。

感謝老師啦, 強強的tone真的挺讚。

恭喜賀伯，
獲得一把重生的名琴！

謝啦 小郭, 好久好久沒遇到你了

師兄們 也好久不見了 啥時聚聚 咱們第一帶姜姜家族 太久沒有家聚了

UJE 寫到:

師兄們 也好久不見了 啥時聚聚 咱們第一帶姜姜家族 太久沒有家聚了

平日晚上若有空 大家約一天一起出現吧, 我其實每一兩週都還是會去EZ5朝聖

第一代是....

Honda 寫到:

第一代是....

舊款...

過季...

是阿 過時的老人

看起来似乎用acrylic做护板可能效果更好一点?原配的切割完后好像配合不是很好...

是啊，本想讓琴主人自己去配一個壓克力(Acrylic)護板，但他懶得找人做，所以就這樣了。

bbx兄，歡迎你來這兒，有空到公告去自我介紹一下吧，讓大夥認識你。
